PEP技术全景解读：从颗粒到零件，粉末挤出3D打印如何"四步成材"
很多人第一次听说"粉末挤出3D打印（PEP）"时，都有一个共同的疑问：金属粉末怎么可能像塑料一样被"挤"出来？挤出来的东西，性能能跟传统工艺比吗？

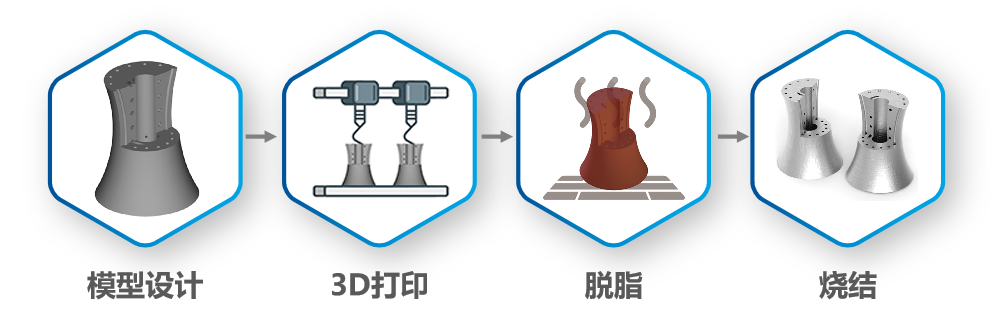

这篇文章，我们用最通俗的语言，把PEP技术的完整工艺流程讲清楚。
第一步：混炼造粒——把粉末变成"打印喂料"
PEP技术的第一步，是将金属或陶瓷粉末与高分子粘结剂混合，制成可用于挤出打印的颗粒喂料。
这个过程看似简单，实则是整套工艺的"定调"环节。粉末的粒径分布、粘结剂的配方比例、混炼的温度和时间——每一个参数都在为后续的打印、脱脂、烧结埋下伏笔。
为什么用颗粒而不是线材？
线材挤出在塑料FDM打印中很常见，但金属/陶瓷粉末的密度远高于塑料，制成线材后极易断裂，难以稳定输送。颗粒料则可以通过螺杆挤出系统稳定输送和塑化，打印可靠性更高。更重要的是，颗粒料的配方体系与粉末注塑成型（PIM）行业完全兼容，可以直接复用PIM行业几十年积累的材料体系。
粘结剂的作用是什么？
粘结剂就像一个"临时胶水"——它在打印阶段赋予材料流动性和成型性，让粉末可以像塑料一样被挤出和堆积；在后处理阶段，它会分阶段被脱除，把"舞台"完全交给粉末颗粒。

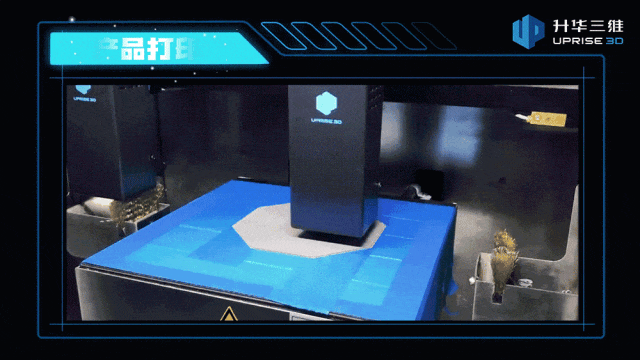

第二步：打印成型——螺杆挤出，层层堆叠
混合好的颗粒喂料送入3D打印机，在螺杆的推动下被加热塑化，通过喷嘴挤出，按照预设路径逐层堆积，形成具有特定形状的"生坯"（Green Part）。
这一步是PEP技术最具辨识度的环节，也是它与传统粉末冶金分道扬镳的起点。
为什么是螺杆挤出？
螺杆挤出是塑料加工行业最成熟的塑化输送方式之一。相比柱塞式挤出，螺杆具有更强的塑化能力和更稳定的挤出流量。对于高填充量的金属/陶瓷喂料，螺杆可以确保粉末均匀分散在粘结剂中，避免粉末-粘结剂分离导致的打印缺陷。
生坯的"强度"从哪来？
打印完成后的生坯，其强度完全来自粘结剂的粘合作用。它不像直接3D打印那样已经实现了冶金结合，所以强度有限，但足以支撑后续处理。这种"低温成型"的特性，让PEP避免了激光熔融路线中残余应力、裂纹、变形等一系列热致缺陷。
独立双喷嘴的妙用
升华三维的主流打印设备均采用独立双喷嘴设计，可以实现金属+金属、陶瓷+陶瓷、金属+陶瓷的复合打印。支撑材料可以与主体材料不同，便于去除；也可以在同一个零件中实现两种材料的空间布局，为梯度功能材料制造提供了可能。
▲独立双喷嘴3D打印机支持的打印模式 @升华三维
第三步：脱脂——让粘结剂"功成身退"
生坯中的粘结剂完成了成型任务后，需要通过脱脂工艺被逐步去除。
脱脂不是"烧掉"，而是"分步退出"。
PEP技术通常采用催化脱脂+热脱脂的组合工艺。催化脱脂阶段，在特定气氛和温度下，粘结剂中的主要组分被催化分解为气体排出，在坯体中形成初步的孔隙通道。热脱脂阶段，通过缓慢升温让残余粘结剂彻底分解挥发。
这一步骤的难点在于速率控制——脱得太快，孔隙通道来不及形成，内部气体压力会把坯体胀裂；脱得太慢，周期太长，经济性堪忧。PEP技术依托粉末冶金行业成熟的脱脂工艺体系，在速率和质量之间找到了平衡。
脱脂完成后的坯体被称为"棕坯"（Brown Part），它已经完全由粉末颗粒组成，靠颗粒之间的微弱摩擦力和初步烧结颈维持形状，疏松多孔，等待着最后一步的蜕变。

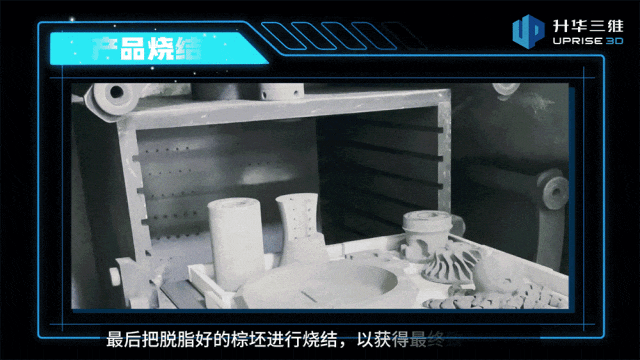

第四步：烧结——粉末颗粒的"终极融合"
烧结是PEP工艺的"成人礼"。
棕坯在高温烧结炉中加热至材料熔点的70%-90%，粉末颗粒之间发生物质迁移，孔隙逐渐闭合，坯体收缩致密化，最终获得力学性能接近锻件水平的致密零件。
烧结不是简单的"加热"，而是一个复杂的物理过程。
在高温驱动下，粉末颗粒表面的原子开始活跃迁移，颗粒之间的接触面逐渐扩大形成"烧结颈"，孔隙从连通变为孤立、从孤立逐渐缩小直至消失。整个过程伴随着显著的体积收缩（通常线收缩率在15%-20%左右），但这种收缩是可预测、可补偿的——在打印阶段就已经通过软件预先放大了尺寸。
为什么PEP的烧结质量有保障？
因为它的烧结工艺直接借鉴了粉末注塑成型（PIM）行业积累了数十年的成熟经验。温度曲线、气氛控制、支撑设计——这些在PIM中已经被反复验证的参数，可以直接迁移到PEP棕坯的烧结中。这意味着PEP不需要从零开始摸索烧结工艺，而是站在一个成熟行业的肩膀上。
从四步到一体，PEP的完整闭环：混炼造粒→打印成型→脱脂→烧结。四步走完，金属/陶瓷粉末完成了一场从"散沙"到"致密零件"的蜕变。
这一流程的底层逻辑可以总结为八个字：低温成型，高温成性。成型阶段，温度只需让粘结剂流动，200°C左右即可，避免了高温带来的所有麻烦。成性阶段，烧结温度虽高，但坯体已经具有最终形状，只需要让粉末颗粒完成冶金结合。
这种"成型"与"成性"分离的策略，是PEP技术区别于所有直接3D打印路线的本质特征，也是它能够以低成本覆盖如此广泛材料体系的根本原因。
当一项技术的生命力，不在于它多"炫"，而在于它解决了什么实际问题。PEP技术用四步流程，回答了金属/陶瓷增材制造中最朴素的三个问题：能不能打出来？能不能用得起？性能靠不靠得住？当答案都是"能"的时候，剩下的，就是时间的问题了！
