粉末挤出打印（PEP）技术能打的材料，比你想象的要多
金属+陶瓷，一机搞定30+种材料。这不是宣传话术，是粉末冶金给了PEP一条"万能钥匙"。
很多人第一次听说粉末挤出打印（PEP）的时候，直觉反应是："这玩意能打什么？FDM打印？打个塑料差不多吧？"
这不怪他们。PEP技术的外在形式确实容易让人误解——把颗粒料加热挤出，一层一层堆出一个零件，看起来确实像一台高级版的FDM 3D打印机。
但如果你知道那颗颗粒料里面装的是什么，就不会这么想了。
PEP的颗粒料，本质上是用高分子粘结剂把金属或陶瓷粉末"包"起来的复合材料。打印只是第一步——把形状做出来。真正的魔法发生在后续的脱脂和烧结：粘结剂被去除，粉末颗粒在接近熔点的温度下融合在一起，最终得到一件近全致密的金属或陶瓷零件。
换句话说，只要某种材料在粉末冶金行业里能烧结，它在PEP这里就能打。
这句话的分量，看完下面的材料清单你就明白了。
金属篇：从普钢到"最难搞"的钨，它都行
不锈钢系列（316L/17-4PH/304L）
这是PEP打印的"入门款"，也是应用最广的材料。
316L不锈钢的PEP打印件，烧结后致密度可达98%以上，力学性能与锻件相当。17-4PH沉淀硬化不锈钢则更适合需要高强度和一定耐腐蚀性的场景——比如工装夹具、阀体、泵壳。
典型应用：食品设备零件、化工管道接头、定制工装、小批量替代铸造件。
为什么选PEP而不是直接买棒料上CNC？因为有些零件内部有复杂流道、异形曲面或者深孔——CNC刀具伸不进去，PEP却可以一次性把内部结构"长"出来。
钨合金（W-Ni-Fe/W-Ni-Cu）
这是PEP技术最具壁垒的材料方向之一。
纯钨的熔点高达3422°C，钨合金也在2800°C以上。用L-PBF激光直接打？激光功率不够、热应力大到零件直接开裂。用电子束（EBM）？设备成本高、表面质量差。用传统粉末冶金压制+烧结？复杂形状做不了，模具成本高。
PEP的路线是：先把钨合金粉末做成颗粒料 → 挤出打印生坯 → 脱脂 → 高温烧结。全过程不需要熔化钨，只需要把烧结温度控制在1400-1500°C左右（粉末冶金行业的成熟温度），就能得到致密度98%+的钨合金零件。
更难能可贵的是，PEP可以实现梯度密度——比如一个配重件，需要外面高密度、内部低密度，PEP可以通过控制填充密度来调节，这是传统粉末冶金做不到的。

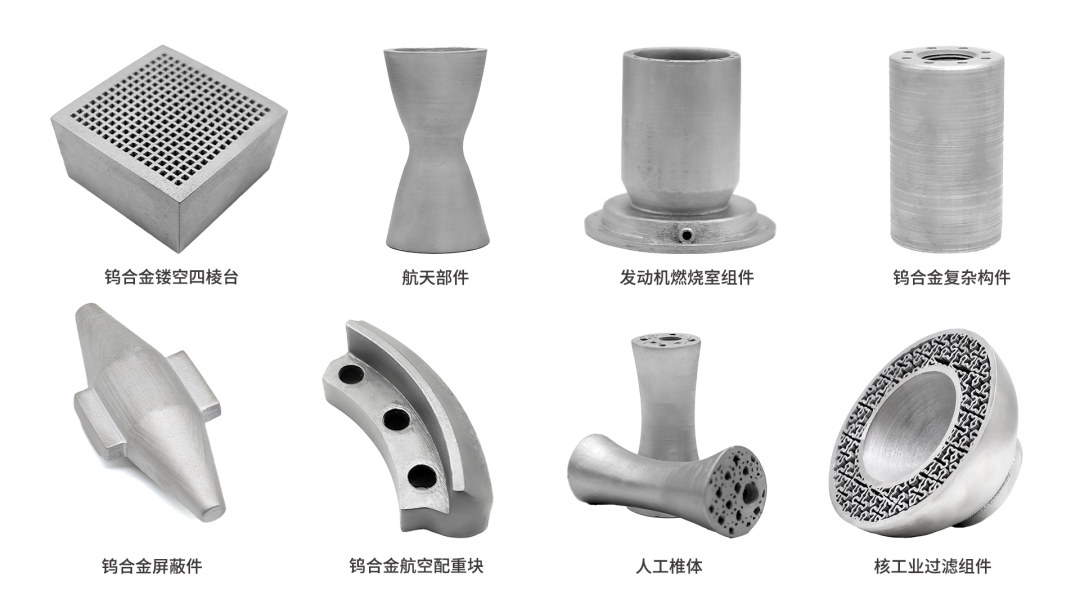

典型应用：航空航天喷嘴、燃烧室、配重块、防辐射屏蔽组件等。
硬质合金（WC-Co）
硬质合金的硬度有多高？仅次于金刚石和立方氮化硼。传统方法是粉末压制+烧结+金刚石砂轮磨削——做一个复杂形状的硬质合金零件，磨削工时可能占整个制造周期的70%以上。
PEP的逻辑是：尽量把形状"打"到位，把磨削量减到最小。WC-Co硬质合金打印件的烧结致密度可达99%以上，硬度HRA 89-92，仅需微量精磨即可达到最终尺寸。
典型应用：异形切削刀片、耐磨喷嘴、模具冲头、石油钻探用耐磨件。
铜及铜合金
铜的高导热性和高反射率，让激光打印极其困难——激光打上去大部分能量被反射掉，熔池极不稳定。
PEP不需要用激光熔化铜，所以铜合金是PEP的天然优势材料。纯铜、铜锡合金、铜钨复合材料都可以打印，烧结后导热系数和导电率接近锻件水平。
典型应用：热交换器、电感线圈、电阻焊电极、火箭发动机燃烧室（铜合金的高导热+复杂冷却流道，简直是为PEP量身定做的应用场景）。
钛合金（TC4 / Ti-6Al-4V）
钛合金在PEP体系里相对"小众"——不是因为不能打，而是因为SLM打钛合金已经很成熟了，PEP在钛合金上没有压倒性成本优势。
但有一个场景PEP很吃香：需要多材料组合的零件。比如客户可能既需要打印钨合金的屏蔽件，又需要钛合金的结构件，用同一台PEP设备就能搞定，不需要买两种打印设备。这个"一机多材"的价值在军工和航天领域尤其突出。
陶瓷篇：PEP真正的"隐藏大招"
如果说PEP打金属是和SLM/EBM错位竞争，那PEP打陶瓷几乎是降维打击。陶瓷的极高熔点和本征脆性，让几乎所有直接熔化/固化的打印路线都举步维艰。而PEP的间接路线恰好完美绕过了这些问题。
氧化锆（ZrO₂）
氧化锆是3D打印陶瓷里最成熟的材料之一。PEP打印的氧化锆零件烧结后致密度可达99%以上，三点弯曲强度800-1000MPa，颜色可以做到牙科级别的白色/半透明。
典型应用：骨科植入物样件、耐磨损轴套、轻量化-多孔功能件等。
氧化铝（Al₂O₃）
氧化铝的PEP打印件在烧结后硬度极高、电绝缘性优异、耐化学腐蚀。致密度98%+，体积电阻率可达10¹⁴ Ω·cm量级。
典型应用：电绝缘组件、多孔催化器、耐高温坩埚、耐磨陶瓷衬板、半导体设备中的绝缘支撑件。
氮化硅（Si₃N₄）
这是目前PEP陶瓷打印领域技术含量最高、需求增长最快的材料。
氮化硅的杀手级性能组合：低密度（3.2g/cm³，比钢轻60%）、高硬度（仅次于金刚石和立方氮化硼）、高断裂韧性（陶瓷里的"韧性之王"）、优异的抗热震性能、耐高温（1200°C以上）。
传统氮化硅零件的制造极其依赖模具——等静压成型或注浆成型后再烧结，然后金刚石砂轮磨削到最终尺寸。如果零件内部有复杂腔道（比如半导体刻蚀设备的喷淋头、新能源汽车的散热基板），传统工艺要么做不出来，要么良率惨不忍睹。
PEP可以直接打印出含复杂内流道的氮化硅零件，烧结后密度>99%，弯曲强度>800MPa，断裂韧性>6 MPa·m¹/²。这意味着半导体设备里那些"反人类"的异形氮化硅件，终于有了靠谱的制造方式。
典型应用：半导体刻蚀腔体零件、新能源汽车功率模块散热基板、航空航天高温承载件、天线罩、化工耐腐蚀泵阀。
碳化硅（SiC）
碳化硅的打印难度比氮化硅又高一个台阶——碳化硅是共价键陶瓷，烧结驱动力极弱，纯碳化硅几乎不可能无压烧结致密化。
目前PEP打印碳化硅的技术路线是：碳化硅粉末+烧结助剂 → 打印生坯 → 反应烧结（渗硅）或液相烧结。虽然致密度和性能还在持续突破中，但对于半导体行业中那些"碳化硅必须用，但形状复杂到传统方法做不出来"的场景，PEP已经是唯一的选择。
典型应用：半导体晶舟/晶舟支架、热交换器、高温窑具、反射镜坯体。
一机多材：被低估的战略价值
说到这儿，你可能会想："材料种类多是好，但跟我有什么关系？"
关系大了。 假设你是一家半导体设备厂商——你需要氮化硅的刻蚀腔体零件，需要氧化铝的绝缘支撑件，可能还需要316L不锈钢的结构件。如果买一台只能打印金属的设备，陶瓷件还得另找供应商；买一台只能打印陶瓷的设备，金属件又做不了。
PEP技术做到的是：同一台设备、同一个工艺逻辑，换颗粒喂料就能切换打印材料。不需要换喷头、不需要改造硬件，甚至连工艺参数的调整都很少。这种"材料即插即用"的灵活性，对于需要多品种、小批量生产的企业来说，是实实在在的成本节省。
而且，PEP的材料体系还在扩展中……
升华三维的材料研发团队目前正在攻关几个方向：
钛铝合金（TiAl）：轻质高温结构材料，航空发动机低压涡轮叶片的理想候选材料。熔点高、室温脆性大，传统方法难以加工，正好是PEP的菜。
铜钨复合材料（Cu-W）：兼具铜的高导电导热和钨的耐电弧侵蚀，是高压电器触头材料的"圣杯"。传统熔渗法做不了复杂形状，PEP有机会打开新的设计空间。
透明陶瓷（YAG / AlON）：用于军用透明装甲、高功率激光窗口。能不能用PEP打印复杂形状的透明陶瓷坯体？还在验证，但值得期待。
可吸收生物陶瓷（β-TCP / HA）：用于骨修复的可降解支架。PEP可以实现精确的孔隙率控制，这是传统成型方法很难做到的。
SLM能打的材料，PEP基本都能打（而且更便宜）；SLM打不了的材料——钨合金、硬质合金、所有陶瓷——PEP照样能打。这不是技术路线的胜负，而是间接打印天然具有更宽的材料边界。
如果你手头有一个"材料难搞 + 形状复杂"的零件，先别急着说做不出来。也许在PEP这里，它已经在材料库里等着你了。
