UPGM-93WNIFE
升华三维金属3D打印材料——钨合金颗粒料(UPGM-93WNIFE)

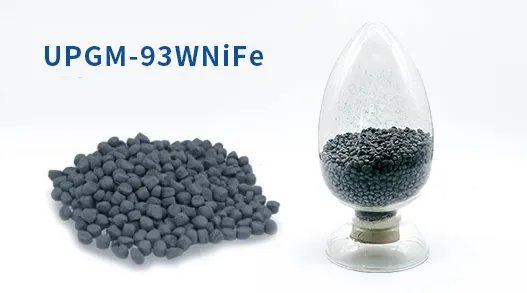

UPGM-93WNIFE是一种金属聚合物复合材料,呈灰色,粒径在8-14目的近球形颗粒,可用于生产钨合金的金属部件。通过升华三维3D打印机逐层快速打印出你预设的模型生坯,然后经过脱脂和烧结工艺,得到最终致密的金属部件。
UPGM-93WNIFE是一种金属聚合物复合材料,呈灰色,粒径在8-14目的近球形颗粒,可用于生产钨合金的金属部件。通过升华三维3D打印机逐层快速打印出你预设的模型生坯,然后经过脱脂和烧结工艺,得到最终致密的金属部件。
性能应用
钨合金具体超高的密度、硬度,良好的光泽度和质感,延展性及导热性好,电性能优良,抗拉强度高,吸收射线能力强,主要应用于航空航天、军事国防、核工业、工业制造及饰品等领域。
烧结件力学性能
测试项目 | 测试结果 | 测试标准 |
密度 (g/cm3) | >17.50 | GB/T 3850-2015 |
相对密度(%) | >98.4% | / |
屈服强度 (MPa) | 600 | GB/T 228.1-2010 |
抗拉强度 (MPa) | 897 | GB/T 228.1-2010 |
断裂伸长率(%) | 26.1 | GB/T 228.1-2010 |
打印样件

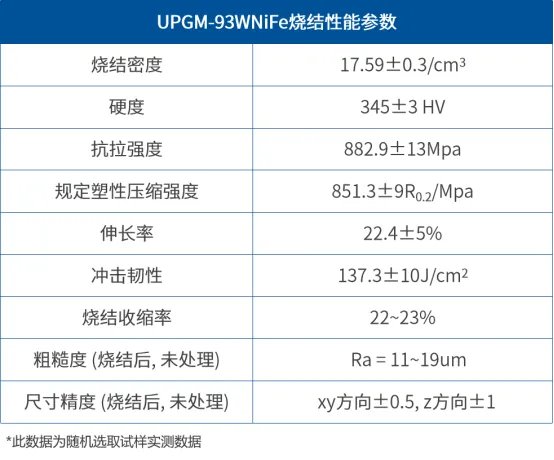

规格参数Specification parameters
产品规模Product scale



手机:
0755-27109017
邮箱:
sales@uprise3d.cn
